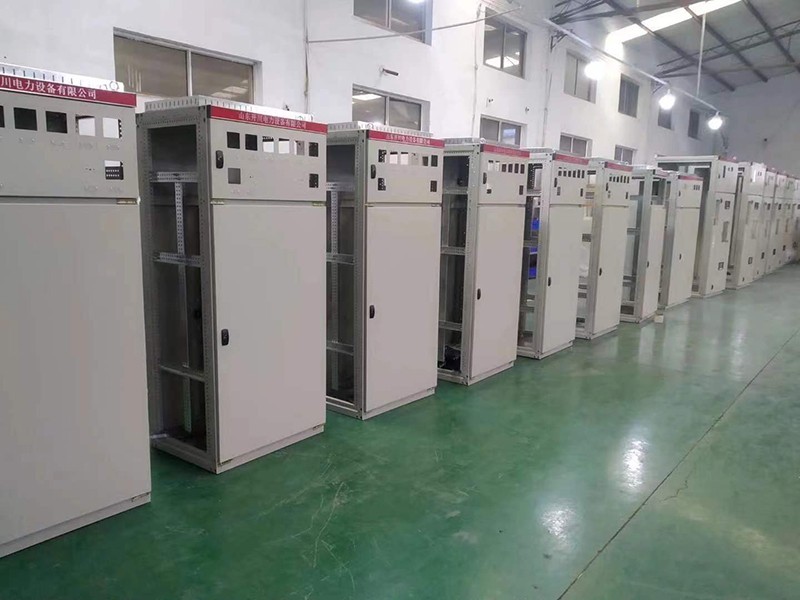

礦用配電柜是礦井供電系統的“心臟”，而其技術圖紙則是理解、安裝、操作和維護這顆“心臟”的說明書。對于技術人員而言，能夠熟練識讀這些圖紙，是一項至關重要的核心技能。
一、識圖預備
在深入圖紙之前，須先理解其“語法”和“詞匯”。
1.分清圖紙類型（四大核心）
?。?）系統圖/單線圖：系統的“戰略地圖”。用單線條表示三相電路，宏觀展示電能的來源、流向、各級配電單元的關系和主要設備配置。用于快速了解全局架構。
?。?）原理圖/電路圖：礦用配電柜的“工作原理圖”。詳細描繪了所有電氣元件的連接關系，包括主回路和控制回路。這是理解柜子如何工作的核心，也是故障分析的關鍵。
?。?）接線圖/端子圖：現場的“施工向?qū)А?。展示了電器元件、端子排之間的實際物理連接關系，包括導線走向、線號、端子號等。用于指導安裝、配線和后期查線。
（4）布置圖：礦用配電柜的“空間布局圖”。清晰標明了每個電器元件在柜門、安裝梁、殼體內部的具體安裝位置。用于元件的定位與維護。
2.熟記核心符號
（1）圖形符號：這是電路的“象形文字”。須熟練掌握斷路器、隔離開關、接觸器、繼電器、熔斷器、按鈕、信號燈、儀表等常見元件的標準畫法。
（2）文字符號：這是元件的“身份ID”。遵循國標，手邊常備一本電氣符號手冊，隨時查閱，直至形成肌肉記憶。
二、四步識圖法
拿到一套圖紙，遵循以下四個步驟，可以讓你有條不紊。
一步：通覽系統圖，構建整體框架
追蹤電流路徑，從總隔離開關、總斷路器，到各段母線，再到各個分支回路，明確每個出回路所供電的設備，認清系統中關鍵的開關、保護和控制設備。
二步：精讀原理圖，深入理解邏輯
這是關鍵的一步，需將主回路與控制回路分開剖析，再整合理解。
A.主回路（一次回路）分析-“動力通道”
路徑：電源進線→隔離開關→斷路器→接觸器主觸點→熱繼電器發熱元件→電動機（負載）。
保護配置：短路保護、過載保護、漏電保護。
通斷控制：主回路的通斷由哪個接觸器執行。
B.控制回路（二次回路）分析-“大腦與神經”
路徑：控制電源→保護節點→命令元件→邏輯元件→執行元件。
第三步：對照接線圖，連接理論與現實
將原理圖的邏輯關系，映射到礦用配電柜的實體接線，每根導線都有編號，是追蹤連接關系的“線索”。
第四步：參考布置圖，實現定位
在真實的礦用配電柜中，快速找到圖紙上對應的任何一個元件。
三、礦用特殊性的關注
礦用配電柜安全至上，看圖時須額外關注：
防爆與安全：明確哪些元件位于隔爆腔內，哪些屬于本安回路。它們的接線和密封要求較為嚴格。
1.綜合保護系統：
?。?）漏電閉鎖與保護：獨立的檢測和跳閘回路。
（2）短路與過載保護：定值設定和動作邏輯。
?。?）絕緣監視：對電網絕緣狀態的持續監測回路。
（4）斷相與不平衡保護：防止礦用配電柜電機缺相運行。
四、實踐技巧與總結
1.由簡入繁：從簡單的電動機啟停控制回路開始練習，逐步過渡到多回路、帶綜合保護的復雜系統。
2.動態描線：用筆或手指在圖紙上模擬電流的流動，尤其適用于分析復雜的控制邏輯。
3.圖文對照：抓住一切機會，拿著圖紙去對照實物礦用配電柜，這是快、有效的學習方式。
4.安全：切記，圖紙識讀是為安全操作服務的。在實際操作前，須嚴格遵守停電、驗電、放電、掛接地線等安全規程。
識讀礦用配電柜圖紙，是一個將二維符號轉化為三維設備工作模型的能力。通過“夯實基礎→四步拆解→聚焦安全”的系統方法，您將不僅能“看懂”圖紙上的每一條線，更能“讀懂”其背后的設計智慧與安全考量，從而在礦山電氣領域從容應對，游刃有余。
